מיגון תעלות

מערכת יריעות קרמיות למיגון תעלות בפני אש

DUCTZ120 הינה יריעה קרמית גמישה למיגון תעלות בפני אש, אשר עברה בהצלחה את כל הבדיקות לפי תקן ASTM E2336 במעבדת Intertek בארה"ב ות"י 931 במכון התקנים הישראלי.

DUCTZ120 משמשת להגנה של 120 דקות (שעתיים) ומתאימה למיגון כל סוגי התעלות, ביניהן: תעלות פח שחור ע"פ תקן 1001 חלק 6, תעלות שחרור עשן ע"פ תקן 1001 חלק 2, תעלות אוורור, תעלות אוויר צח, תעלות משולבות, ארובות פליטה לגנרטורים, מחיצת אש (קיר),

היריעה היא בעובי נומינלי של 1.5 אינץ' (38 מ"מ) ובצפיפות 96 ק"ג/מ"ק. הסיבים עשויים תערובת של חומרים אנאורגניים המופקים בטכנולוגיית סיבוב ייחודית המקנים לסיב עמידות טרמית בחשיפה לטמפרטורה של 1200°C. היריעה עטופה באלומיניום מחוזק עם רשת סיבי זכוכית המקנים לה תוספת חוזק ועמידות בפני לחות.

הודות לכושר בידוד מעולה, משקל קל, עובי דק, התקנה קלה וחיסכון במקום, DUCTZ120 הינה הבחירה האידיאלית למיגון תעלות.

תכונות המוצר

  • דירוג עמידות באש לשעתיים נבדק לפי ASTM E2336 ,UL 2221 ,ULC S144 , ת"י 931
  • גמישות גבוהה להתקנה מהירה וקלה לכל סוגי התעלות
  • פתרון חלופי למיגון פיר בשיטה המסורתית
  • יריעה קרמית דקה וקלת משקל בעובי נומינלי של
    "1.5 (38 מ"מ) וצפיפות של 6 pcf (96 ק"ג/מ"ר)
  • עיטוף תעלת הפח ללא מרווח ומבלי לתפוס נפח
  • יריעה קרמית עטופה באלומיניום מחוזק ברשת סיבי זכוכית
  • ספיגת קול טובה וכושר בידוד גבוה
  • ניתן לקבל את היריעה בשתי מידות:
    609.6 מ"מ × 7.62 מטר (4.645 מ"ר)
    1,219 מ"מ × 7.62 מטר (9.29 מ"ר)

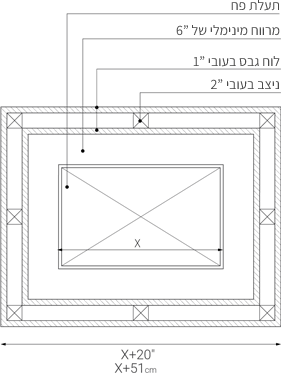

פיר מוגן אש

  • תופס הרבה מקום
  • התקנה מורכבת

מערכת יריעות צמודת תעלה

  • חסכוני במקום
  • קל להתקנה

מפרטים

ASTM E2336
Passes All Tests
Noncombustibility (ASTM E136)
Pass
Fire Resistance (ASTM E119)
Pass - 2 hour Fire Resistance Rating
Durability (ASTM C518)
Pass
Internal Fire Test: 4 hr @ 500°F and 30 minutes @ 2000°F (ASTM E2336)
Pass
Fire-Engulfment Test (ASTM E119 Exposure)
Pass - 2 hour Fire Resistance Rating
UL 2221
Pass
ASTM E814 and UL 1479
F-Rating - 2 hour ; T-Rating - 2 hour
ASTM E84 / UL 723
Flame Spread< 25 ; Smoke Developed <50
ASTM C411
Pass
Intertek Services
Testing, Listing and Certification
Spec id.
46247
Duct System Design No.
EFS/BI 120-01; EFS/BI 120-02
Listing Section
Fire Resistant Duct

פרויקטים עם DUCTZ120

אצטדיון בלומפילד
תל אביב
איקאה
בית-שמש
חברת מיקרוסופט
הרצליה
מגדלי הצעירים
תל אביב
חברת רד בינת
ירושלים
