מדף משולב אש עשן – שלוש שעות, Class 1, EFS-FS-3-1

מדף משולב אש עשן – שלוש שעות, Class 1, EFS-FS-3-1

EFS-FS-3-1
EFS-FS-3-1

מדף משולב אש-עשן (דמפר משולב אש – עשן) רב להבי בעל עמידות אש של שלוש שעות ודירוג אטימות עשן Class 1 הגבוה ביותר, בעל תו תקן ת"י 1001 חלק 3 וחלק 4 (תקן UL555 ו-UL 555S). המדף מאושר להתקנה אנכית (קירות) ואופקית (רצפה-תקרה). לשימוש במערכות דינמיות – המדף היחיד בישראל עם עמידות ל 3 שעות.



מדף משולב עונה הן לדרישות מדף אש והן לדרישות מדף עשן.  המדף המשולב משמש רכיב במערכת דינמית הפועלת בתנאי זרימה ולחץ של אוויר חם המדף נבדק תחת תנאים של 2000 fpm (10.2 m/s) / 4.0 in. WC (1.0 kpa), בטמפרטורה של עד 350° פרנהייט (177°C צלזיוס).

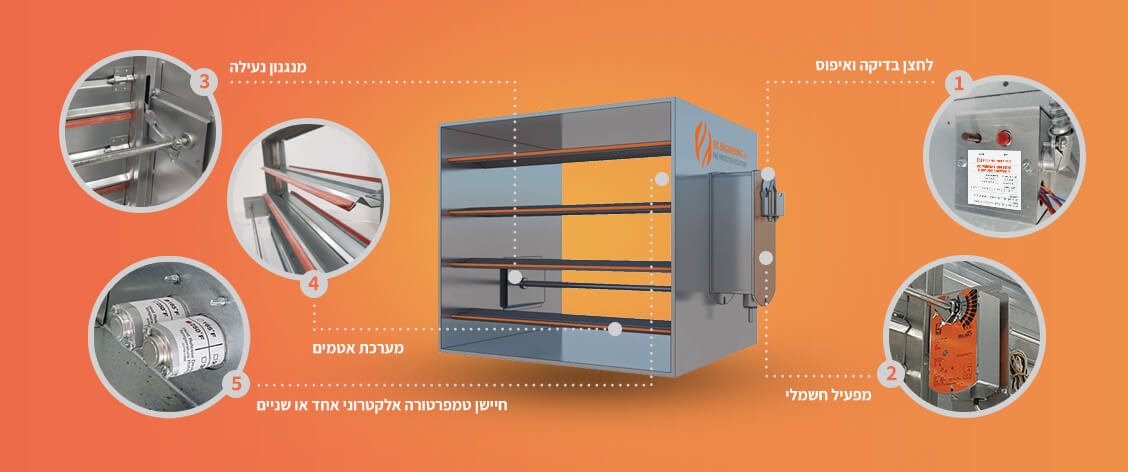

למדף מערכת אטמים הכוללת אטמי מסגרת מנירוסטה, אטמי להבים, אטמי מסגרת פנימית. מערכת האטמים עמידה בחום ומבטיחה אטימות של המדף למעבר עשן.



המדף מחויב בחיישן אלקטרוני אחד או שניים ע"פ דרישות המתכנן בטמפ' מקסימלית של עד 350°F . במדף זה, חובה כי ההתקן רגיש חום יהיה מסוג חיישן האלקטרוני, ואסור לעשות שימוש בנתיך טרמי חד פעמי. החיישן האלקטרוני מאפשר איפוס במקרה של כשל, וניתן להחלפה בקלות ללא פירוק המדף. החיישן מבטיח סגירה אוטומטית של המדף בעת גילוי חום ואפשרות, והשבת עמידות האש לאלמנט בו הוא מותקן.

המדף מחווט למפעיל חשמלי ייעודי לאפליקציה של אש ועשן (FS- Fire Smoke). מאפייני המפעיל, המתח החשמלי (24V\220V) והאם נדרשת תוספת מגעי עזר (Switch), יהיו ע"פ דרישת הלקוח.

המדף בעל אישור למכלול שדות (Multi-Section) מה שמאפשר לנו להציע את טווח המידות הגדול ביותר מ- 15/15 ס"מ ועד  370/240 ס"מ.



המדף מיוצר בישראל (כחול-לבן) ומאושר ע"י מכון התקנים הישראלי (ת"י 1001 חלק 3 וחלק 4) מתאים לקירות אש עד 240 דקות.

בירור הזמנה

  • מאושר ת"י 1001  חלק 3 ו-4 (UL555 & UL555S) ל-3 שעות
  • אטימות Class 1
  • טמפ' עשן 250°F או 350°F (°C121, 177°C צלזיוס)
  • לשימוש במערכות דינמיות
  • חיישן חום אלקטרוני ניתן לאיפוס
  • הרכבה במכלול שדות (Multi—Section)
  • מאושר להתקנה אופקית ואנכית
  • חיישן חום אחד או שניים (עפ"י דרישת המתכנן) הניתנים לאיפוס: 165°F, ,212°F   250°F, 350°F (74°C, 100°C, °C121, 177°C צלזיוס)
  • מפעיל חשמלי 24V, 120V או 230V: Belimo, Honeywell או  Siemens
  • המפעיל החשמלי ניתן להתקנה פנימית או חיצונית
  • ניתן להוסיף מגעי עזר (אינדיקציות) כתוספת למפעיל החשמלי
  • הוספת מתג בדיקה רגעי זמין
  • אספקת שרוולים מהמפעל באורכים ובמידות שונות
  • ניתן לספק זוויתנים לשמירה על המסגרת להתקנה קלה ומהירה
  • ת"י 1001 חלק 3, ת"י 1001 חלק 4
  • Underwriters Laboratories, Inc. (UL): Standard 555 & 555S
  • National Fire Protection Association (NFPA 80, NFPA 90A, NFPA 92, NFPA 101 and NFPA 105)
  • International Building Code (IBC)
  • ICC's International Building Code
  • SMACNA requirements
