מדף עשן Class 1, EFS-S-1

מדף עשן Class 1, EFS-S-1

EFS-S-1

מדף עשן (דמפר עשן) רב להבי בעל דירוג אטימות הגבוה ביותר Class 1, בעל תו תקן ת"י 1001 חלק 4 (תקן UL 555S)  עד לטמפרטורה של 350° פרנהייט (177°C). המדף מאושר להתקנה אנכית (קירות) ואופקית (רצפה-תקרה). לשימוש במערכות דינמיות.

מדף עשן זה משמש כחלק ממערכות דינמיות בהן יש זרימה ולחץ של אוויר במקרה שריפה. המדף נבדק תחת תנאים של 2000fpm  (10.2 m/s) / 4.0 in. WC (1.0 kpa).

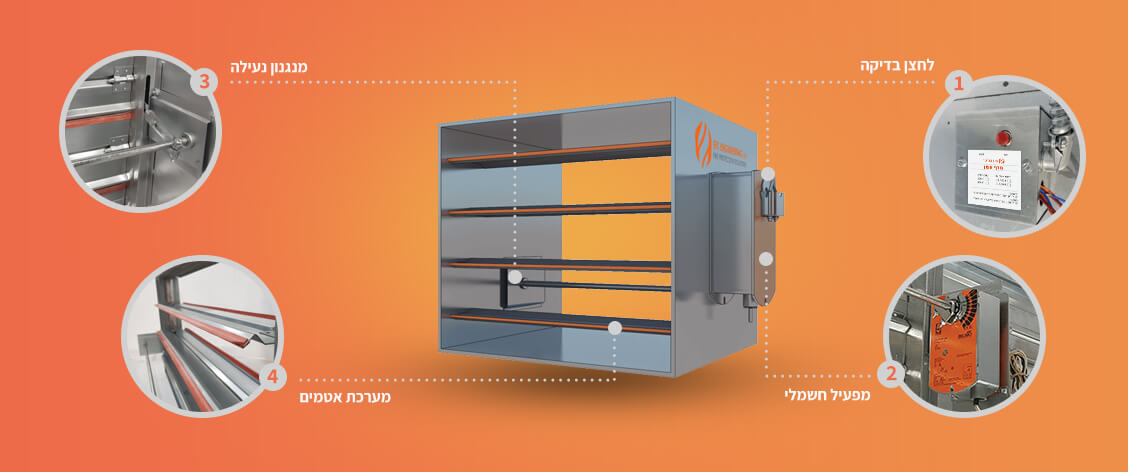

למדף מערכת אטמים הכוללת אטמי מסגרת מנירוסטה, אטמי להבים, אטמי מסגרת פנימית. מערכת האטמים עמידה בחום ומבטיחה אטימות של המדף למעבר עשן ברמת הסיווג הגבוהה ביותר.

המדף מצויד במפעיל חשמלי ייעודי לאפליקציה של אש ועשן (FS- Fire Smoke). מאפייני המפעיל, המתח החשמלי (24V\230V) תוספת מגעי עזר (Switch) במידת הצורך, יהיו ע"פ דרישת הלקוח.

המדף בעל אישור למכלול שדות (Multi-Section) מה שמאפשר לנו להציע את טווח המידות הגדול ביותר מ- 15/15 ס"מ ועד  370/240 ס"מ

המדף מיוצר בישראל (כחול-לבן) ומאושר ע"י מכון התקנים הישראלי (ת"י 1001 חלק 4).

בירור הזמנה

  • מאושר ת"י 1001  חלק 4 (UL555S)
  • אטימות Class 1
  • 250°F או 350°F (°C121, 177°C צלזיוס)
  • לשימוש במערכות דינמיות
  • חיישן חום אלקטרוני ניתן לאיפוס – אופציונאלי (לא חובה)
  • גלאי עשן – אופציונלי (לא חובה)
  • הרכבה במכלול שדות (Multi—Section)
  • מאושר להתקנה אופקית ואנכית
  • מפעיל חשמלי 24V, 120V או 230V: Belimo, Honeywell או  Siemens
  • המפעיל החשמלי ניתן להתקנה פנימית או חיצונית
  • ניתן להוסיף מגעי עזר (אינדיקציות) כתוספת למפעיל החשמלי
  • הוספת מתג בדיקה רגעי זמין
  • אספקת שרוולים מהמפעל באורכים ובמידות שונות

ניתן לספק זוויתנים לשמירה על המסגרת להתקנה קלה ומהירה

  • ת"י 1001 חלק 4
  • Underwriters Laboratories, Inc. (UL): Standard 555S
  • National Fire Protection Association (NFPA 80, NFPA 90A, NFPA 92, NFPA 101 and NFPA 105)
  • International Building Code (IBC)
  • ICC's International Building Code
  • SMACNA requirements
